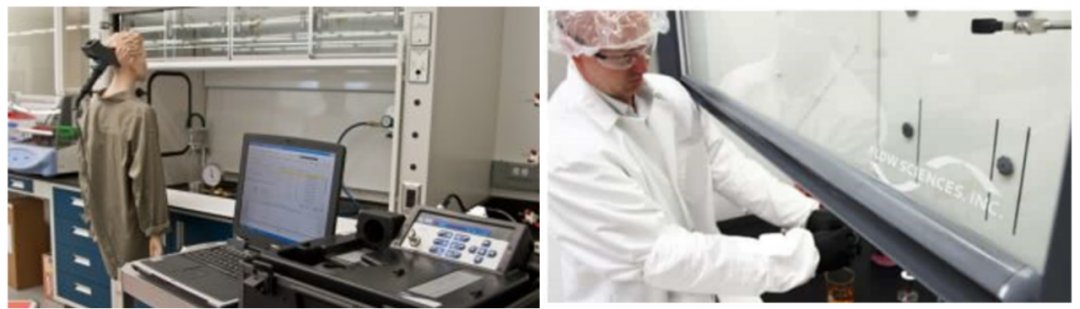

▲系统调试和校准对于安全使用VAV通风柜至关重要

       研究人员针对指定通风柜VAV系统提出以下建议。这些步骤适用于所有分包商，这些分包商共同负责提供有效的实验室通风系统：

       1）任何通风柜VAV系统的首要任务必须是安全。在过去的30年中，作者使用定期更新的ASHRAE 110标准参与了通风柜污染物控制标准的制定。该通风柜污染物控制标准的最新版本为ASHRAE 110-2016【8】。该标准特别规定了评估应遵循的VAV系统的方法（第6.2和6.3节）。尽管ASHRAE测试没有通过/失败标准，但ANSI / AIHA Z 9.5-2012使用ASHRAE 110程序将通过/未通过AM（制造测试）测试标准设置为0.05 PPM【9】。

       这种未通过的限值引起了一些争议。实验室规划师Jerry Konigsberg认为通过失败的数字太大，而顾问和实验室设计师Gregory Muth认为这太小了。Muth先生指出，通风柜密封的许多应用不应要求0.05 PPM的控制水平标准，而应“更高”【10】。

       使特定的污染物控制级别更高是有问题的。首先，如果通风柜应用决定污染物控制水平的设置，那么当通风柜应用发生更改时会发生什么？其次，由于降低了设计面风速，因此没有通风柜能从较低的控制值平稳过渡到较高的控制值。相反，污染物控制级别在某些时候突然失效，并产生了数千倍大的新性能等级。像混凝土桥支架一样，如果我们将可接受的测试级别设置为仅高于故障点，我们也会冒险。

       2）虽然通风柜被认为是传统参数格式中的“家具”，但在现代VAV参数中，必须将其性能作为更大的实验室通风画面的一部分进行评估。为了评估通风柜的防护性能，必须建立适当的空气流通环境，然后使用ASHRAE 110污染物控制测试对通风柜进行验证。VAV系统的许多设计不当或未校准的组件可能会在现场调试测试中引起严重的系统污染物控制问题。这通常意味着通风柜由于排气系统中其他部位的原因而无法工作，并且需要使用其他方法来确定和纠正性能不佳的原因。

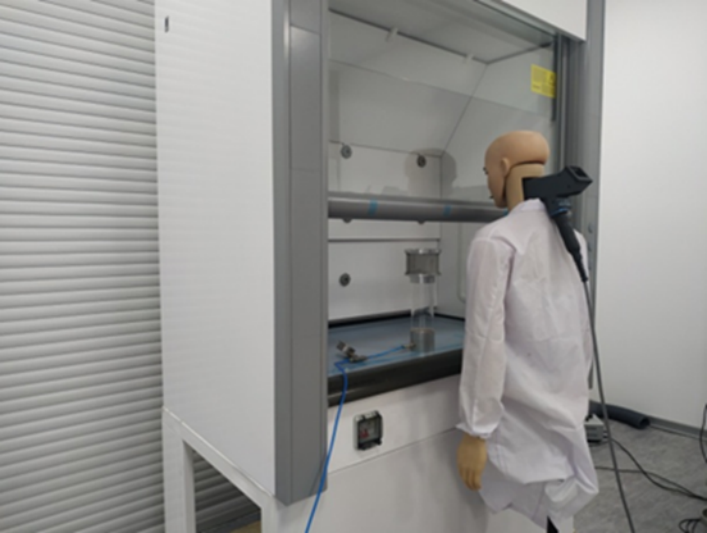

▲ASHRAE 110-2016 通风柜污染物控制测试，ICT2测试实验室

       例如，如果排气扇不运转，则通风柜将无法工作。如果传感器不能正确测量流量参数，则通风柜可能无法正常工作。在评估污染物控制性能之前，必须将每个VAV组件与所有其他VAV污染物控制系统输入参数正确地同步。

       3）最后，整个HVAC合同应包括确保系统稳定性和通风柜污染物控制所需的工作。系统调试是一项团队运动。任何团队都需要掌舵者。暖通空调难题的所有部分均应正常运行。一位没有考虑过HVAC总体结构的差劲实验室设计人员可能不了解它应该如何工作，并且在建筑物调试中发现新的性能问题时，将无法监督和确定修复方案。

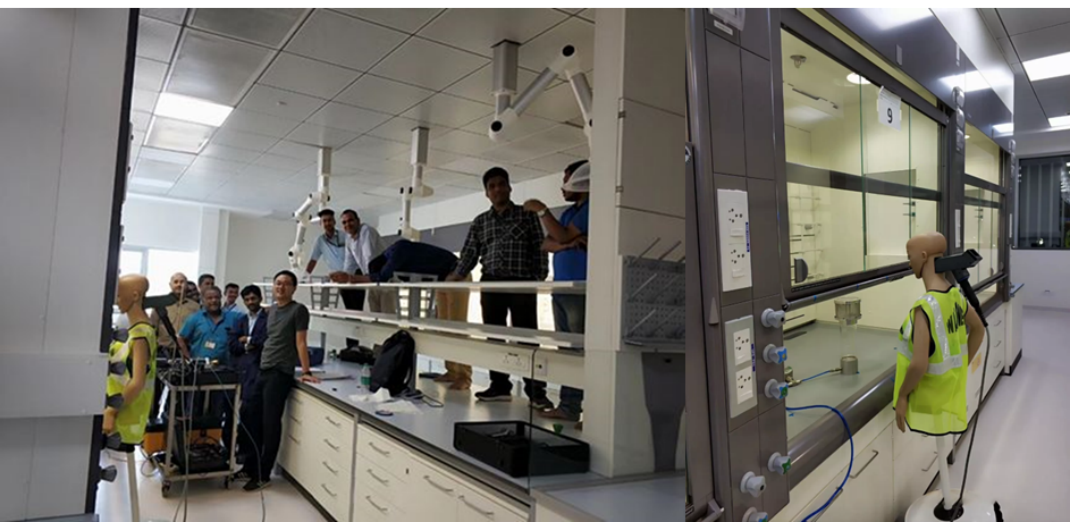

▲实验室交付前的调试，ICT2位于印度的调试项目

       这种稳定性评估应从本地控制箱开始，并逐步进入系统的每个角落。了解系统动力学至关重要。总而言之，实验室VAV通风柜必须与通风柜排气系统的其他重要组成部分配合使用。阀门，排气扇，传感器，恒温控制和BMS控制实验室压力对于生产安全的实验室排气系统都是至关重要的。如果“让系统运行”不是单方的合同责任，则HVAC系统在实验室项目结束时会轻松产生“偏头痛”。

1. R&D Magazine, 10/21/2009, The Great Fume Hood Debate, Paul Livingstone

2. Dale T. Hitchings, PE, CIH, Laboratory Space Pressurization Control Systems, 2001, http://www.safelab.com/FACT_SHEETS/Pressure.pdf

3. ANSI/ASHRAE Standard 110-2016, Methods of Testing Performance of Laboratory Fume Hoods, March 31, 2016,

4. Wikipedia, Fume Hood, Variable Air Volume.

5. http://ateam.lbl.gov/Design-Guide/DGHtm/vavsystems.htm

6. Greg Muth, Laboratory Design News, Sustainable Lab, 10/12/2015, https://www.labdesignnews.com/article/2015/10/fume-hoods-lab-design

7. Gordon Sharp and Others, R&D Magazine, 2010, Airing Out Laboratory HVAC, pp1-3, http://www.aircuity.com/wp-content/uploads/RD-Magazine_Airing-Our-Lab-HVAC_2010_08_Eprint.pdf

8. ASHRAE 110-2016 and ANSI/AIHA Z9.5 together establish testable minimum safety standards.

9. ANSI-AIHA Z 9.5, Section2.4.1, explanation column.

10. R&D Magazine, 10/12/2015, Fume Hoods in Lab Design, Hock, Lindsay, p 1 of 7, https://www.rdmag.com/article/2015/10/fume-hoods-lab-design
