       EN 14175是泛欧洲的通风柜性能测试方法。EN 14175-3和ASHARE 110都是测量通风柜污染物控制的方法，但是他们在设备和计算上有很大的不同。

       EN 14175共有7个部分：

       1）EN 14175-1 通风柜术语

       2）EN 14175-2 通风柜安全的要求

       3）EN 14175-3 通风柜型式测试

       4）EN 14175-4 现场测试方法

       5）EN 14175-5 安装和维修

       6）EN 14175-6 VAV性能测试

       7）EN 14175-7 用于高热和酸性负荷的通风柜

       我们将只关注EN 14175-3，它定义了通风柜污染物控制和性能特征的评估。

▲ EN 14175-3最新版本是2019版

       关于通风柜性能测试实验室（EN 14175-3 型式测试）需要满足的标准条件，EN 14175-3在章节5，测试房间和常规测试条件（4 Test room and general test conditions ）给出了详细要求：

4 Test room and general test conditions

4.1 Dimensions and construction


The test room shall consist of an enclosure of cuboid shape, constructed of suitable materials, within a building or laboratory. The internal width and length shall be not less than 4,0 m and the ceiling height not less than 2,7 m. The ceiling and floor shall be level and the room shall be devoid of internal supports, internal walls or other obstacles to the airflow.

4.2 Test room conditions

The room air temperature shall be (23 ± 3) °C. The make-up air temperature during measurements shall be room air temperature ±1 °C. Temperature gradients shall be avoided as far as possible. The make-up air shall be supplied at a distance greater than 2 m from the front of the fume cupboard.


The test zone boundary shall extend approximately 1,5 m in front of the fume cupboard and approximately 1,0 m from the outer sidewalls of the fume cupboard over the full room height.


Room extract air shall be extracted symmetrically on the opposite side to the make-up air supply and from outside the test zone. The air speed shall be less than 0,1 m/s at the test zone boundaries. Care shall be taken regarding uncontrolled air streams and draughts entering into the test room.


Any device the temperature of which exceeds 40 °C, except components which form part of the fume cupboard and/or the test equipment, shall be located outside the test zone boundaries.


The air extracted from the test room shall be discharged to atmosphere in such a way as to prevent its re-entrainment in the make-up air.

4.4 Test conditions

4.4.1 General


No person other than the operator(s) shall be present in the test room during the measurements. No person shall remain in the test zone during the measurements.

There shall be no unnecessary obstructions or equipment within the test zone. No equipment other than that necessary for the tests shall be in the fume cupboard.

Windows and doors of the test room shall remain closed during measurements.

NOTE Observance of all test conditions is crucial for reproducibility and repeatability of the test results.

       以上就是EN14175-3对通风柜性能测试的规定，它给定了测试所需要的条件参数。它作为判断一间测试实验室硬件和控制是否满足标准的全部依据。

（以ICT2通风柜标准性能测试实验室为例）

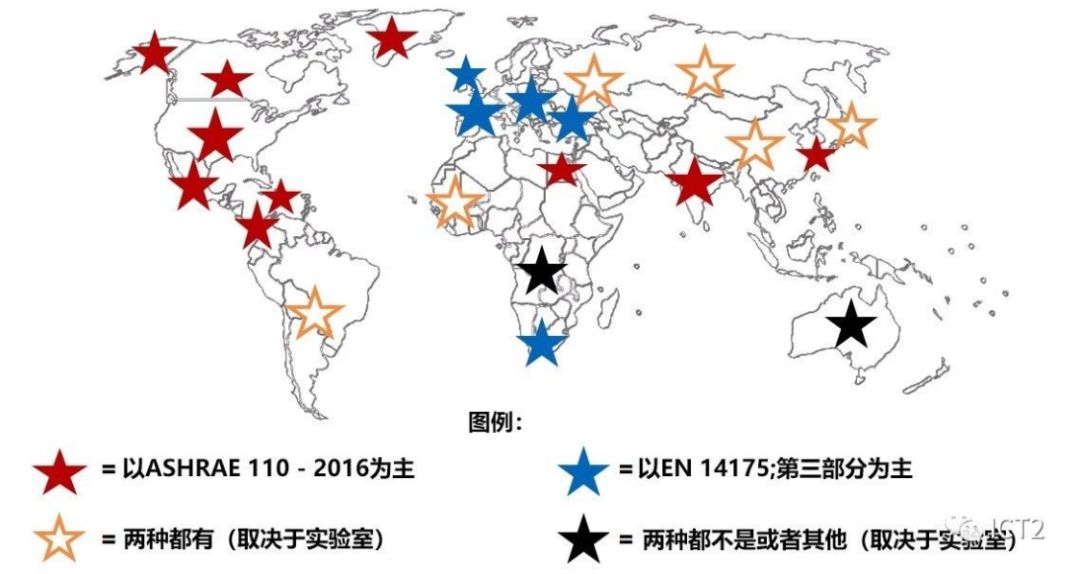

       ASHRAE 110和EN 14175是两种被广泛使用的通风柜测试标准。下图显示的世界地图描述了这两种标准方法的分布。橙色星星表示使用这两种标准的国家。上述地图明确标明每个区域所广泛使用的测试标准。更广泛的区域（橙色星星）同时使用两种标准。

       在我们国家， ASHRAE 110和EN 14175这两种方法都有人采用。那么就有必要建立同时兼容两种方法的测试实验室。

       从上述描述可知，要建立同时兼容ASHRAE 100和EN 14175的测试实验室应完全满足以下要求：


       以上任何一条参数看起来都很简单。但其实并不是。下面先来看看为了满足这些标准的测试条件，一个标准的兼容测试实验室做了哪些事情：

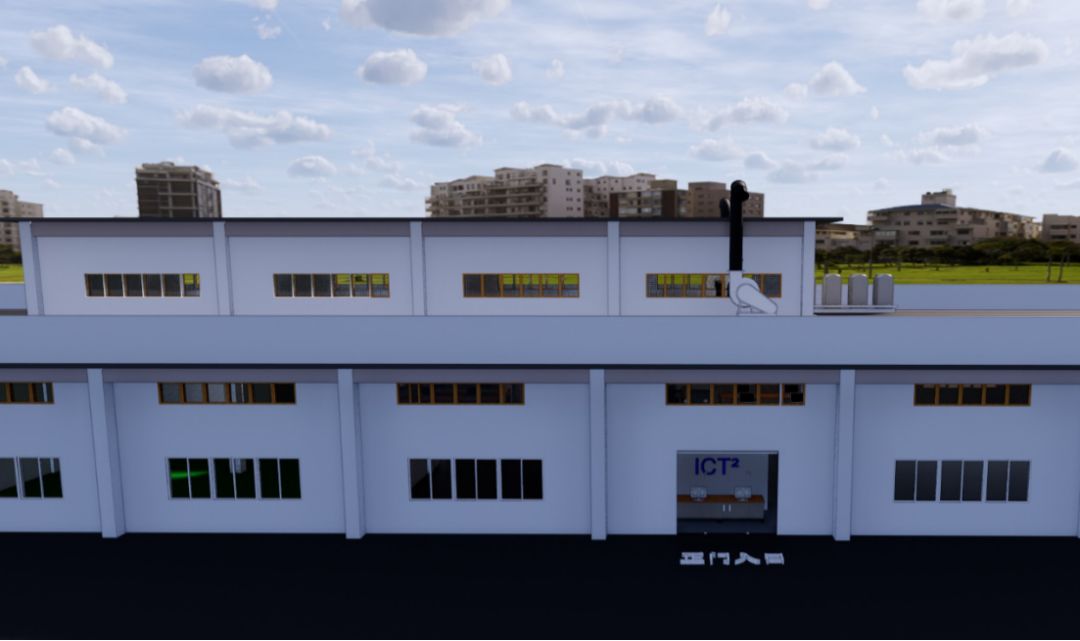

▲图1 整体外观，屋顶排气系统和温度控制主机

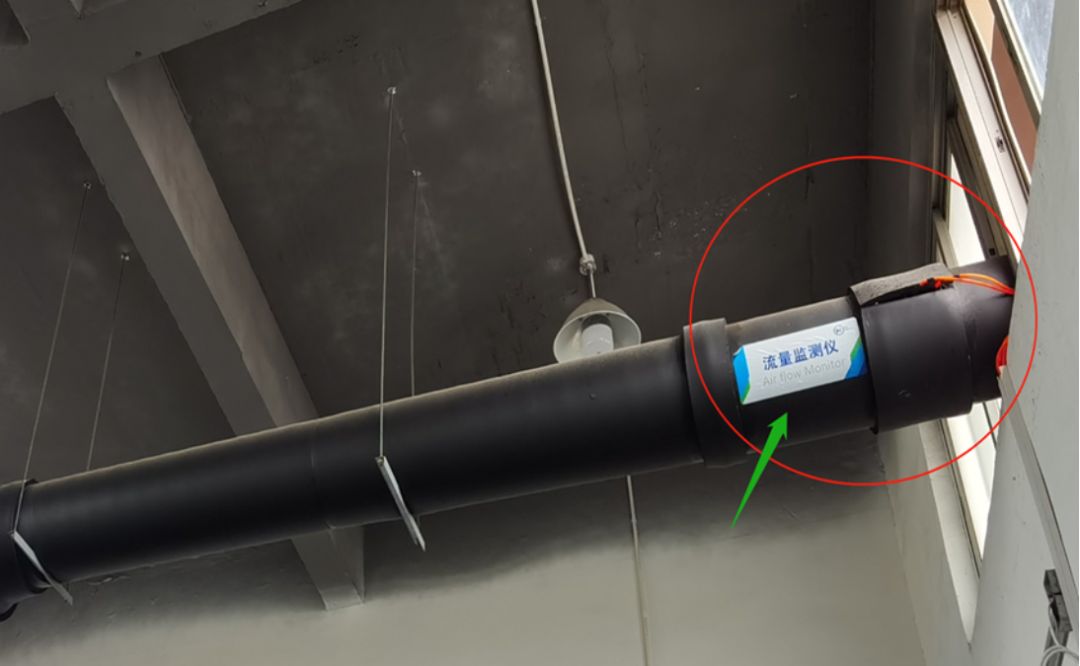

▲图2 测试实验室屋顶，复杂的新风和排气系统

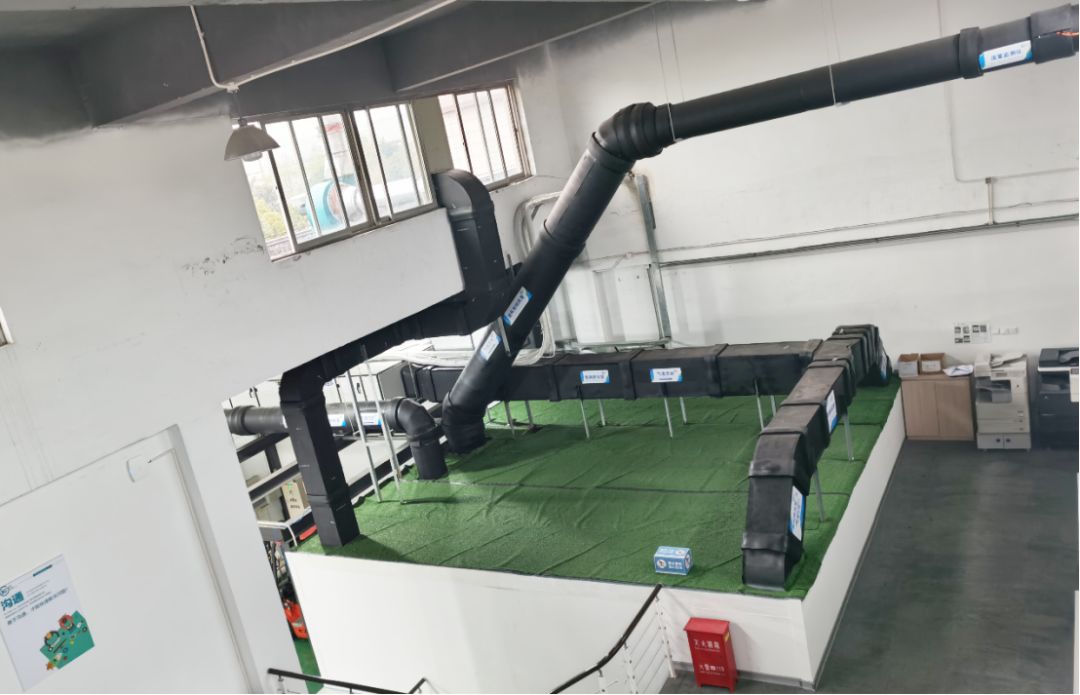

▲图3 测试实验室屋顶，复杂的管道系统

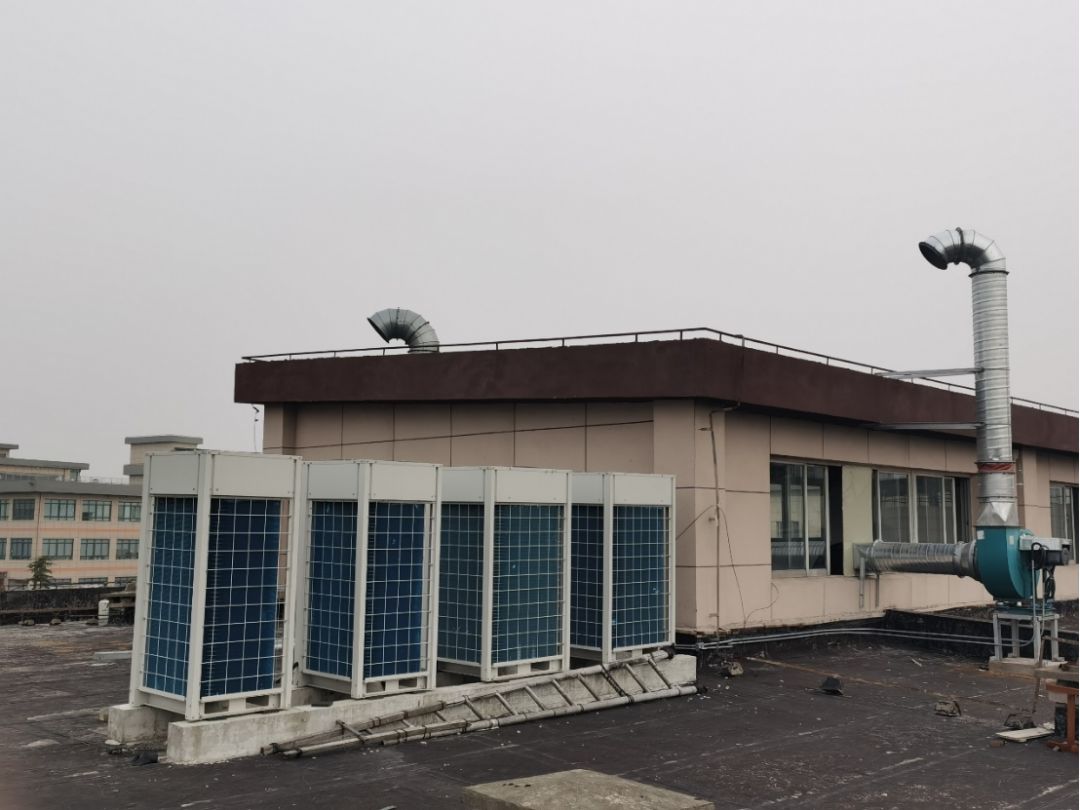

▲图4 测试实验室室外围屋顶，通风柜排风系统，房间独立排风系统和温度控制主机

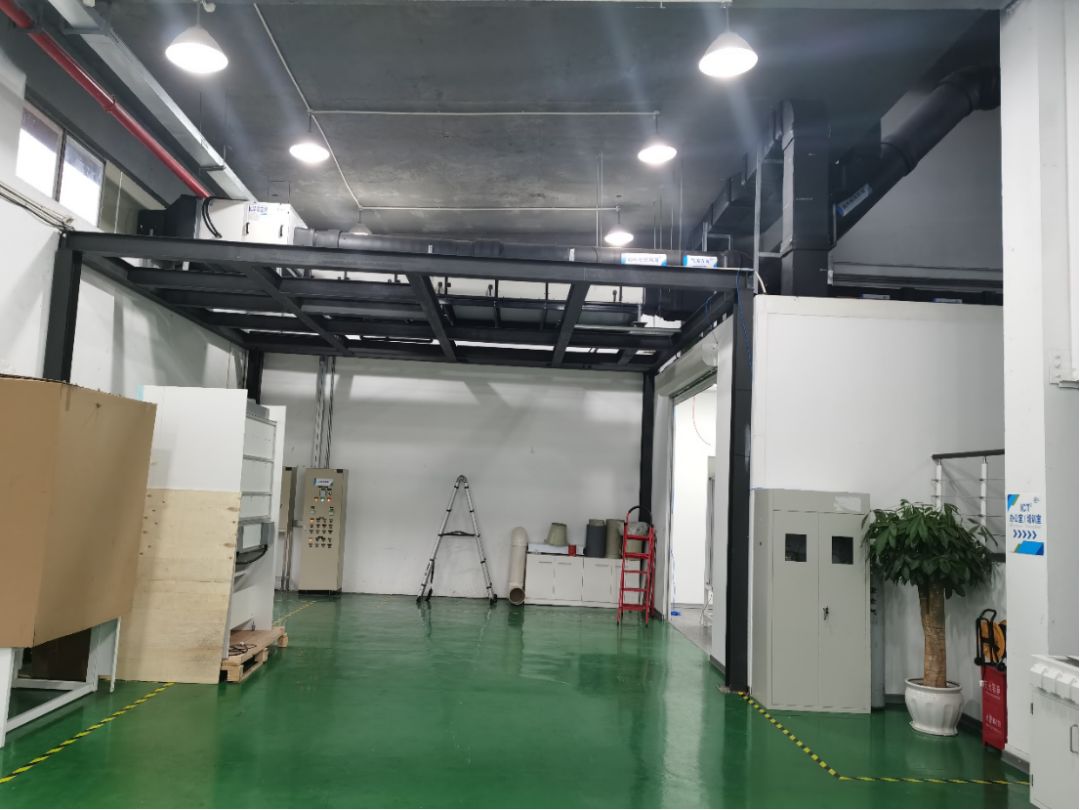

▲图5 测试实验室内部

▲图6 按照ASHRAE 41.3标准方法的静压测量装置


▲图7 按照ASHRAE 41.2标准方法的通风柜流量测试装置


       以上就是ASHRAE 110-2016和EN 14175-3:2019兼容通风柜标准测试实验室大概的预览。


       一个标准的测试实验室，为了维持这些参数，需要谨慎地设计实验室，包括新风系统，排风系统，暖通和SF6气瓶存储区等。


       需要特别注意的是，无论是ASHRAE 110还是EN 14175，在测试过程中都需要使用大量的SF6作为示踪气体。通风柜要求控制SF6不外泄的级别是0.05 ppm。1升的SF6足够污染2000万升的空气。一台普通型通风柜（1.5 米作为参考），整个测试过程中，ASHRAE 110需要大概94升的SF6，EN 14175需要大概20.6升的SF6。


       测试实验室内SF6背景污染的控制成为一个比较困难的问题。在设计测试实验室时，一定需要谨慎考虑通风柜排风位置和当地的水文资料。

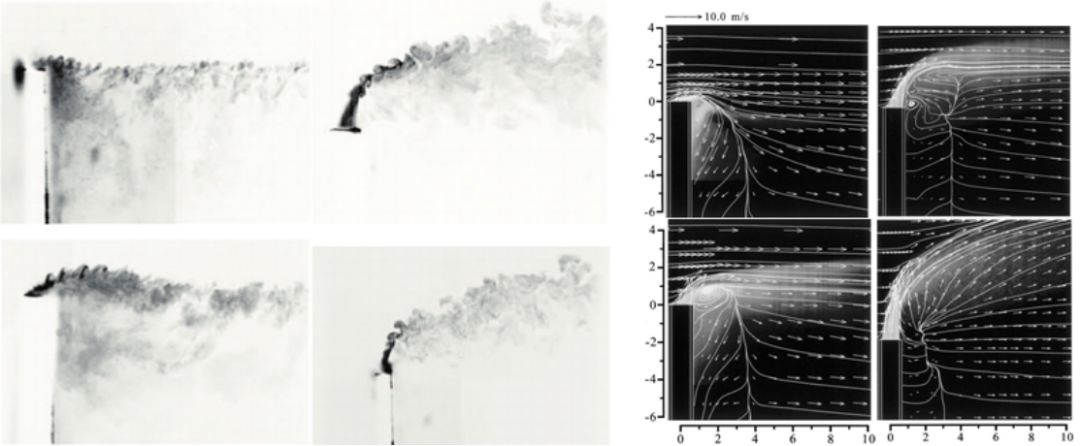

▲设计通风柜排风时，背景SF6控制需要考虑的当地水文信息
