前    言

       本标准是对ZB J72 049—90《排风柜型式与基本参数》、JB/T 5150—91《排风柜试验方法》和JB/T 6412—92《排风柜技术条件》进行的修订。


       本标准自实施之日起代替ZB J72 049—90、JB/T 5150—91和JB/T 6412—92。


       本标准由全国冷冻设备标准化技术委员会提出并归口。


       本标准负责起草单位：同济大学、宜兴市展宏环保设备有限公司。


       本标准主要起草人：李强民、曹秋萍。

1 范围

       本标准规定了排风柜的型式、基本参数和尺寸，技术要求、试验方法和检验规则及标志、包装、贮存；本标准适用于工厂制造的排风柜；本标准不适用于工业通风系统中的局部排风罩。

2 引用标准

       下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。


       GB/T 13306—1991       标牌

       JB/T 9065—1999          冷暖通风设备包装  通用技术条件

       JB/T 7246—1994          冷暖通风设备外观质量

3 定义

       本标准采用下列定义。


       控制浓度


       定排风柜排泄量的指标。当排风柜正常运行时，将排风柜内示踪气体释放器的流量调节到4.0 L/min，在排风柜前操作人员呼吸带测得的SF6示踪气体浓度。

4 型式

       4. 1  排风柜按气流组织形式分为标准型和补风型两种。按功能需要分为台式排风柜和双面式排风柜两种。按工作台面材质分为玻璃钢、不锈钢、陶瓷和铅四种。

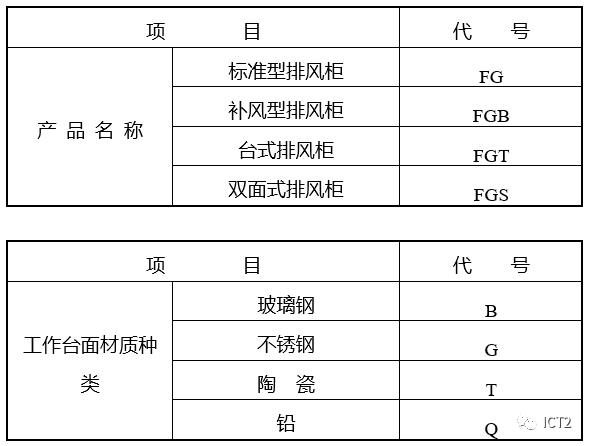

        排风柜型式的代号应符合表1的规定。


表1

       4. 2  排风柜型号由大写汉语拼音和阿拉伯数字组成，具体表示方法如下：


型号示例

       FGB–120B 即补风型排风柜，玻璃钢工作台面，外形宽度1200 mm


       FG–150G 即标准型排风柜，不锈钢工作台面，外形宽度1500 mm

5  基本参数和尺寸

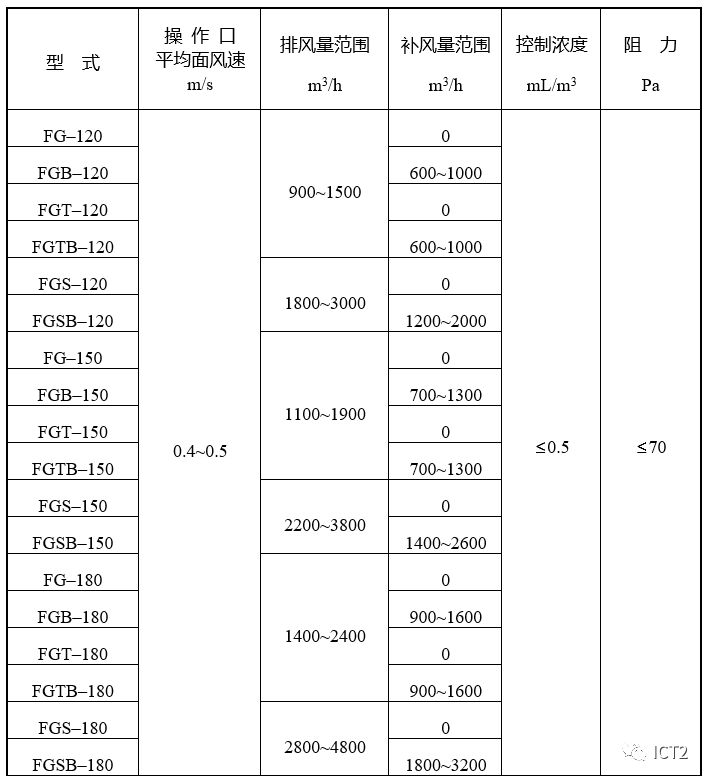

       5. 1 排风柜性能参数应符合表2的规定。


表2

5. 2 尺寸

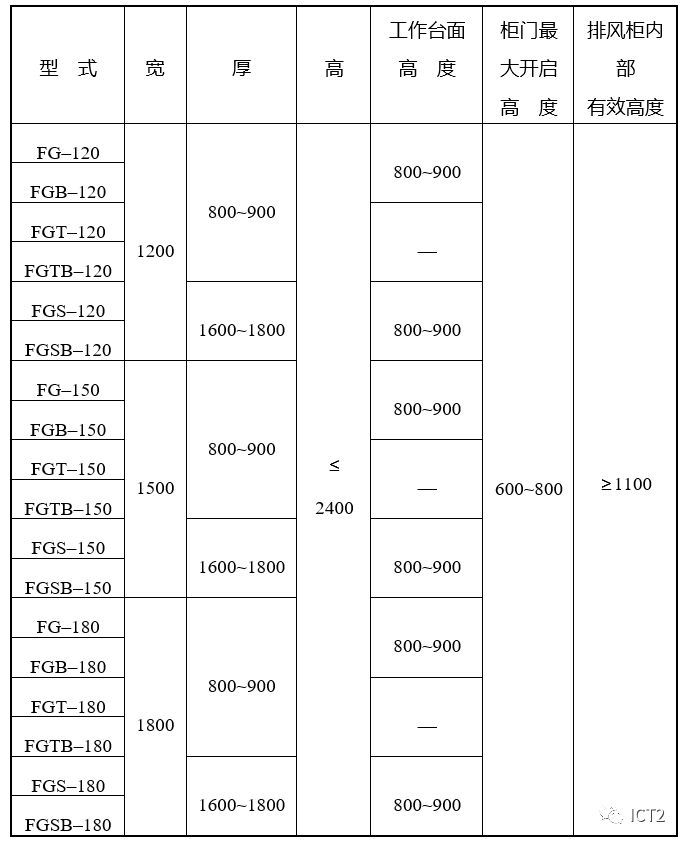

        排风柜尺寸参数应符合表3的规定。

表 3   单位mm

6  要求

       6. 1  排风柜应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。


       6. 2  排风柜的面风速应分布均匀，其最大值、最小值与算术平均值的偏差应小于15%。


       6. 3  排风柜控制浓度应小于0.5 mL/m3。


       6. 4  排风柜阻力应小于70 Pa。


       6. 5  排风柜外形尺寸允许偏差为±3 mm。


       6. 6  排风柜内部有效高度的允许偏差为±3 mm。

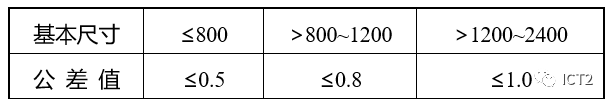

       6. 7  排风柜的平面度在全长范围内应不大于表4的规定。

表4   单位：mm

       6. 8 排风柜的油漆质量应色彩调和、耐久、漆膜附着力强，结合牢固，不应有气泡、流痕、绉纹等缺陷，按7.8方法试验后，漆膜脱落格数不超过17%。


       6. 9 排风柜的操作门应启动轻便，无卡阻，并可停留在行程范围内的任何位置。


       6.10  排风柜的工作台面应坡向水池。


       6.11  排风柜应配备照明设备、风机开关、电源插座、指示灯、给水排水装置，并留有供气管道的孔口。


       6.12  带电体与外露金属绝缘电阻大于2 MW，在1500 V试验电压下持续1 min无击穿或闪络。


       6.13  排风柜用玻璃钢、薄钢板或不锈钢以及其他抗腐蚀型号的复合材料制造。


       6.14  玻璃钢构件氧指数应大于27。


       6.15  排风柜内与腐蚀性介质接触的表面应选用表面耐酸、耐碱、耐高温的材料。


       6.16  排风柜的外观质量应符合JB/T 7246的有关规定。


       6.17  电源电压偏差在±10%时，排风柜应能正常启动。


       6.18  排风柜的标准件、外协件及外购件均应符合有关的规定，并附有合格证。


       6.19  在用户遵守产品说明书中各项规定的条件下，从制造厂发货之日起18个月内，实际使用时间不超过12000 h，产品因制造质量不良发生损坏或不能正常工作时，制造厂应免费修理或更换。
